ระบบโซลาร์เซลล์ Solar Cell System

March 27, 2026 admin

Share this article

ระบบโซลาร์เซลล์ (Solar Cell System) ที่นิยมใช้ในปัจจุบันแบ่งออกเป็น 3 ประเภทหลัก ตามลักษณะการเชื่อมต่อกับระบบไฟฟ้าครับ โดยแต่ละแบบมีวิธีการต่อและจุดประสงค์การใช้งานที่ต่างกัน ดังนี้ครับ

1. ระบบ On-Grid (แบบเชื่อมต่อสายส่ง)

เป็นระบบที่ได้รับความนิยมมากที่สุดสำหรับบ้านเรือนและโรงงาน เพราะช่วยลดค่าไฟได้โดยตรง ระบบนี้จะเชื่อมต่อกับไฟของการไฟฟ้าตลอดเวลา

ลักษณะการทำงาน: แผงโซลาร์ผลิตไฟกระแสตรง (DC) ส่งไปที่ Inverter เพื่อเปลี่ยนเป็นไฟกระแสสลับ (AC) แล้วนำมาใช้ร่วมกับไฟจากการไฟฟ้า

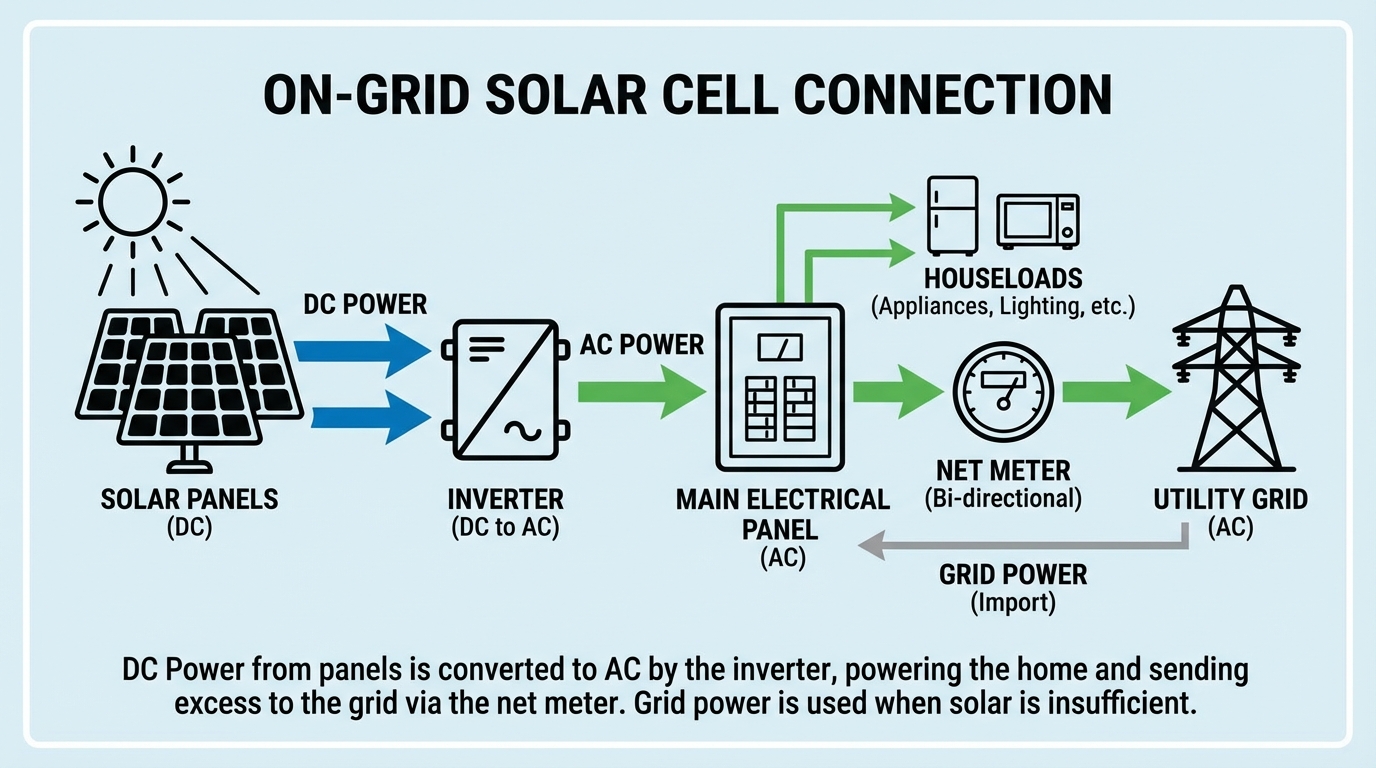

การเชื่อมต่อ: แผงโซลาร์เซลล์ → Inverter (ชนิด On-Grid) → ตู้ไฟในบ้าน (Consumer Unit) → เครื่องใช้ไฟฟ้า
ข้อดี: ติดตั้งง่ายที่สุด ราคาถูกที่สุด ไม่ต้องใช้แบตเตอรี่

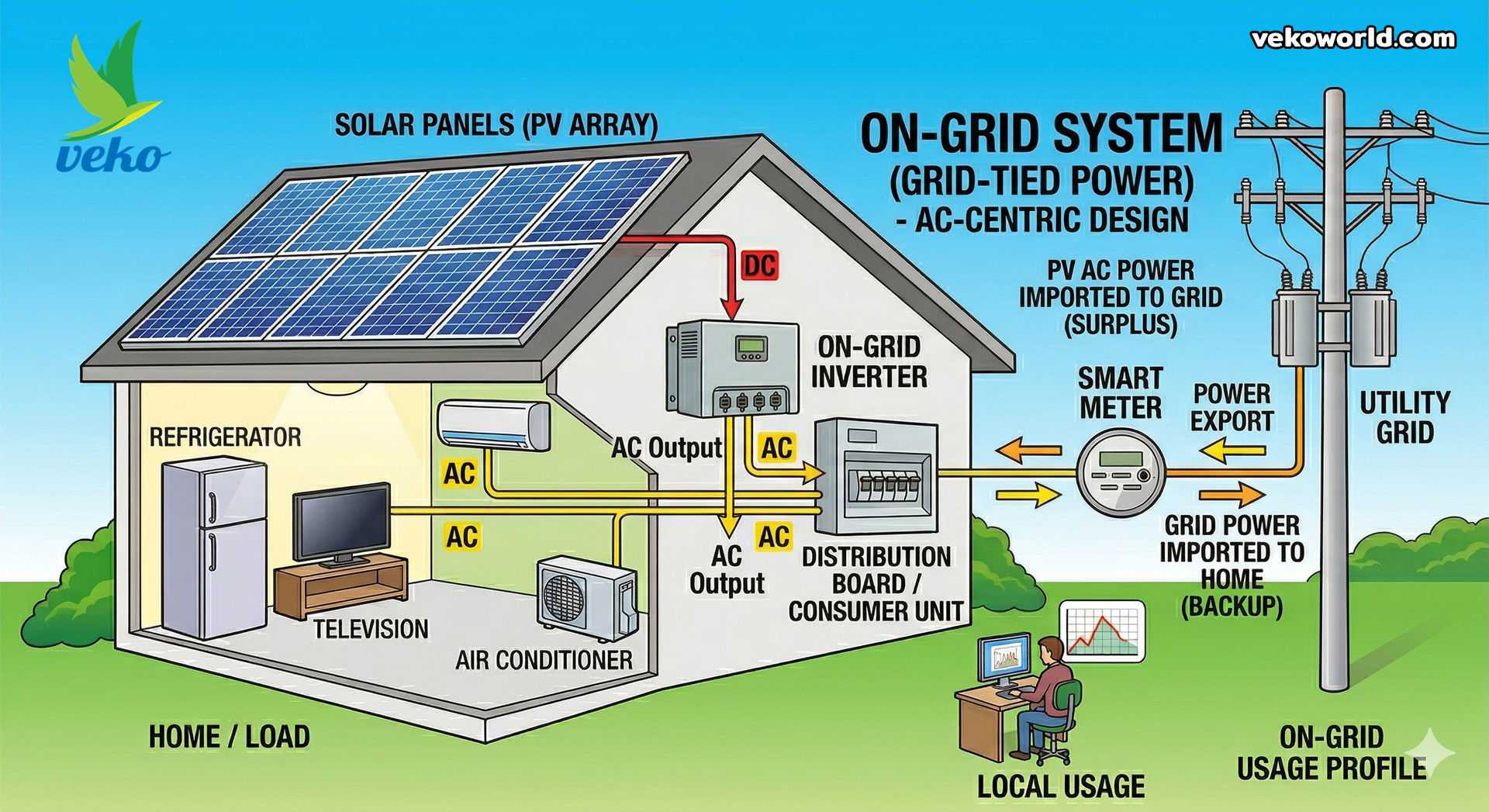

ในไดอะแกรมนี้ หัวใจสำคัญคือ การทำงานร่วมกับสายส่งไฟฟ้า

เส้นทางไฟ: แผงโซลาร์ส่งไฟ DC มาที่ Inverter จากนั้น Inverter จะปล่อยไฟ AC (เส้นสีเหลือง) เข้าสู่ตู้ Consumer Unit เพื่อแจกจ่ายให้เครื่องใช้ไฟฟ้า
จุดสังเกต: มีการเชื่อมต่อกับ Utility Grid (เสาไฟ) ตลอดเวลา หากโซลาร์ผลิตไฟได้เกิน (Surplus) ไฟ AC จะไหลย้อนกลับผ่านมิเตอร์ออกไปสู่สายส่ง แต่ถ้าผลิตไม่พอ ไฟจากสายส่งจะไหลเข้ามาช่วย (Import)

2. ระบบ Off-Grid (แบบอิสระ)

เป็นระบบที่ไม่เชื่อมต่อกับไฟของการไฟฟ้าเลย เหมาะสำหรับพื้นที่ห่างไกลหรือที่ที่ไฟฟ้าเข้าไม่ถึง

ลักษณะการทำงาน: ผลิตไฟฟ้าจากแผงแล้วนำไปเก็บไว้ใน แบตเตอรี่ เพื่อนำมาใช้ในเวลาที่ต้องการ (เช่น ตอนกลางคืน)
การเชื่อมต่อ: แผงโซลาร์เซลล์ → Solar Charge Controller (ตัวควบคุมการชาร์จ) → แบตเตอรี่ → Inverter (ชนิด Off-Grid) → เครื่องใช้ไฟฟ้า
ข้อดี: พึ่งพาตัวเองได้ 100% แม้ในป่าหรือดอย
ข้อควรระวัง: ค่าใช้จ่ายสูงเพราะต้องมีแบตเตอรี่ และหากใช้ไฟเกินปริมาณที่เก็บไว้ ไฟจะหมดจนกว่าจะมีแดดใหม่

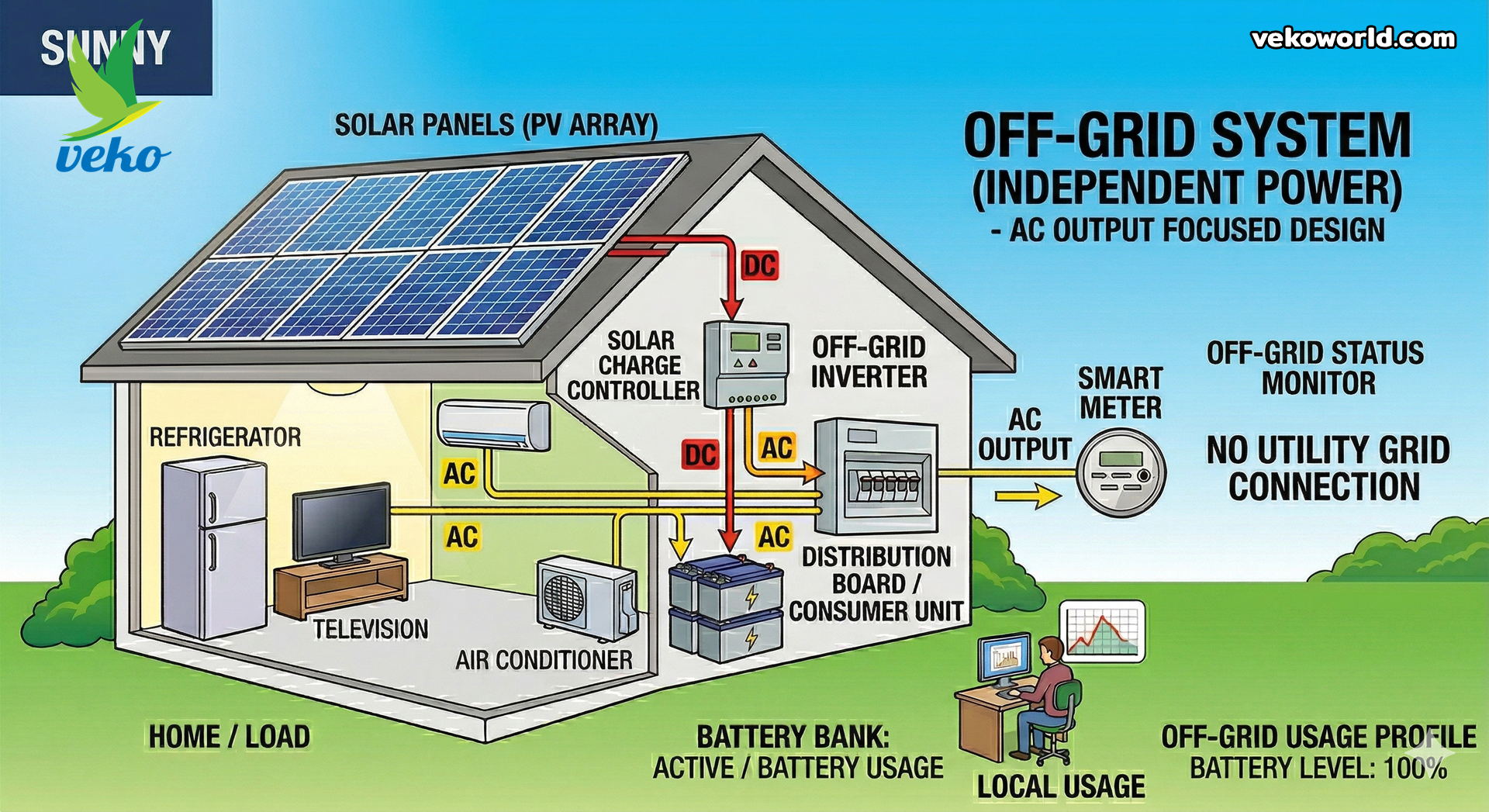

ในไดอะแกรมนี้ จะเห็นว่า ตัดขาดจากการไฟฟ้า 100%

เส้นทางไฟ: แผงส่งไฟ DC ไปที่เครื่องชาร์จ (Charge Controller) เพื่อเก็บลงแบตเตอรี่ จากนั้น Inverter จะดึงไฟ DC จากแบตเตอรี่มาแปลงเป็น AC (เส้นสีเหลือง) ส่งเข้าตู้ Consumer Unit
จุดสังเกต: ไม่มีเส้นทางเชื่อมต่อกับเสาไฟฟ้าข้างนอก ในภาพจะขึ้นว่า “No Utility Grid Connection” ระบบนี้ต้องพึ่งพาแบตเตอรี่เพียงอย่างเดียวในการใช้ไฟตอนกลางคืนหรือวันที่ไม่มีแดด

3. ระบบ Hybrid (แบบผสม)

เป็นการนำข้อดีของ On-Grid และ Off-Grid มารวมกัน คือเชื่อมต่อกับไฟการไฟฟ้าด้วยและมีแบตเตอรี่สำรองด้วย

ลักษณะการทำงาน: ตอนกลางวันใช้ไฟจากแผง ถ้าเหลือจะชาร์จลงแบตเตอรี่ ถ้าไม่พอจะดึงจากแบตเตอรี่หรือการไฟฟ้ามาช่วย และหากไฟดับ ระบบนี้ยังสามารถจ่ายไฟสำรองให้บ้านได้
การเชื่อมต่อ: แผงโซลาร์เซลล์ → Hybrid Inverter → (เชื่อมต่อทั้งแบตเตอรี่ และ ตู้ไฟบ้าน/สายส่งการไฟฟ้า)
ข้อดี: มีไฟใช้ตลอดเวลาแม้ไฟดับ และช่วยลดค่าไฟได้
ข้อควรระวัง: ระบบมีความซับซ้อนสูงและราคาสูงที่สุดในบรรดาทุกแบบ

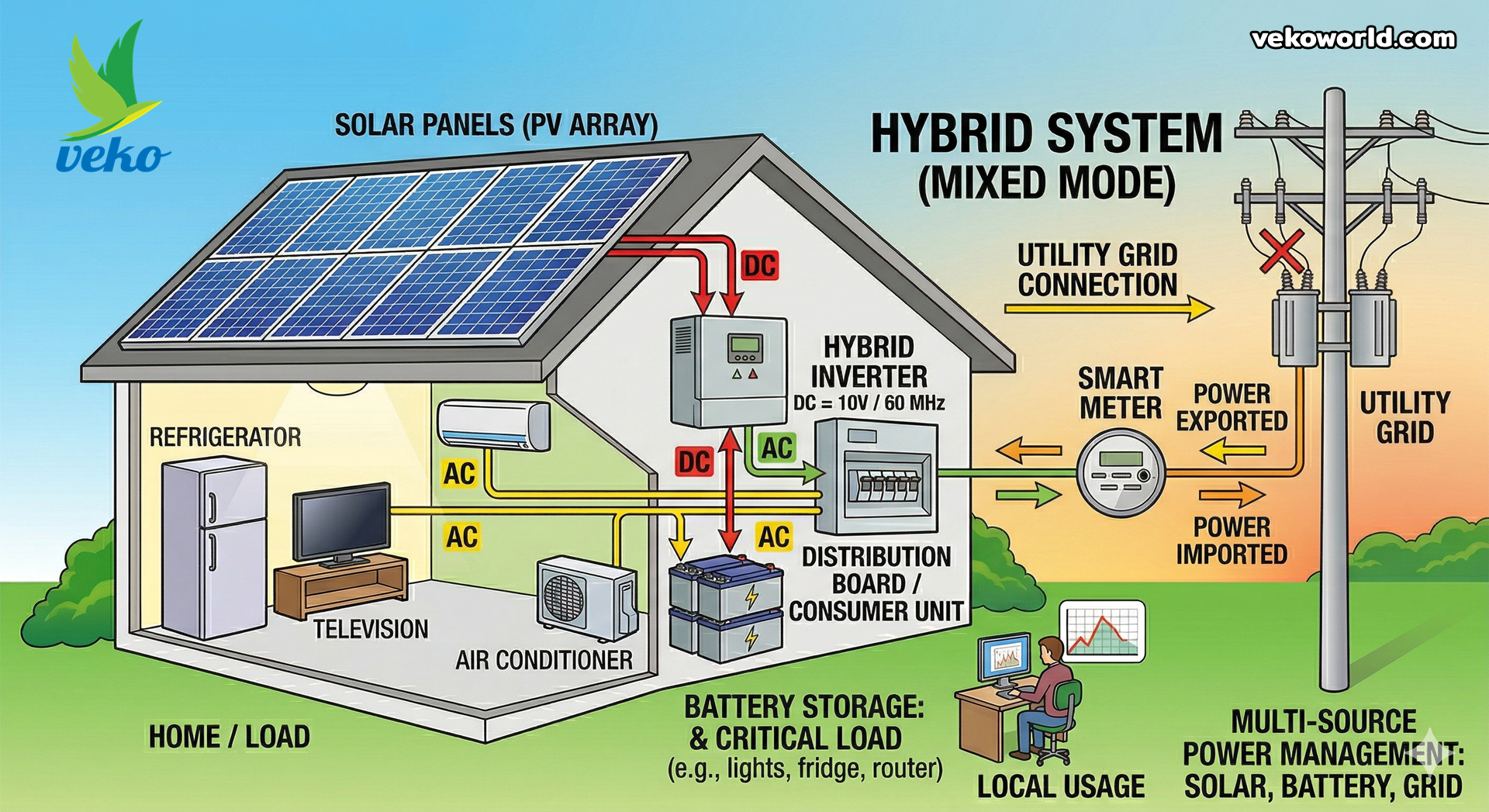

ในไดอะแกรมนี้ เป็นการรวมร่างระหว่าง On-Grid และ Off-Grid

เส้นทางไฟ: มีความซับซ้อนที่สุด Inverter จะรับไฟ DC จากแผงมาแปลงเป็น AC ใช้ในบ้าน และในขณะเดียวกันก็สามารถชาร์จไฟ DC ลงแบตเตอรี่ได้ด้วย
จุดสังเกต: มีทั้งการเชื่อมต่อกับ Battery และ Utility Grid ในเวลาเดียวกัน หากไฟหลวงดับ ระบบจะตัดการเชื่อมต่อจาก Grid (กากบาทที่เสาไฟ) แต่ยังมีไฟ AC จากแบตเตอรี่ส่งไปเลี้ยงเครื่องใช้ไฟฟ้าในบ้านได้ต่อ

ตารางสรุปการเปรียบเทียบ

คุณสมบัติ	On-Grid	Off-Grid	Hybrid
การเชื่อมต่อไฟรัฐ	เชื่อมต่อ	ไม่เชื่อมต่อ	เชื่อมต่อ
แบตเตอรี่	ไม่ต้องมี	ต้องมี	มี
ไฟดับใช้ได้ไหม	ไม่ได้	ได้	ได้
ความคุ้มค่า	สูงสุด (คืนทุนไว)	ต่ำ (เน้นความจำเป็น)	ปานกลาง

การจะเลือกระบบไหน แนะนำให้ดูที่ พฤติกรรมการใช้ไฟ เป็นหลักครับ หากเน้นลดค่าไฟตอนกลางวัน (เช่น ทำงานที่บ้าน หรือเปิดแอร์กลางวัน) ระบบ On-Grid จะคืนทุนเร็วที่สุดครับ

ข้อแตกต่างที่สำคัญเรื่อง “สายไฟ” ในทุกภาพ:

เส้นสีแดง (DC): วิ่งจาก แผง → Inverter หรือ แผง → แบตเตอรี่ เสมอ
เส้นสีเหลือง (AC): วิ่งจาก Inverter → ตู้ไฟ (Consumer Unit) → เครื่องใช้ไฟฟ้า เสมอ

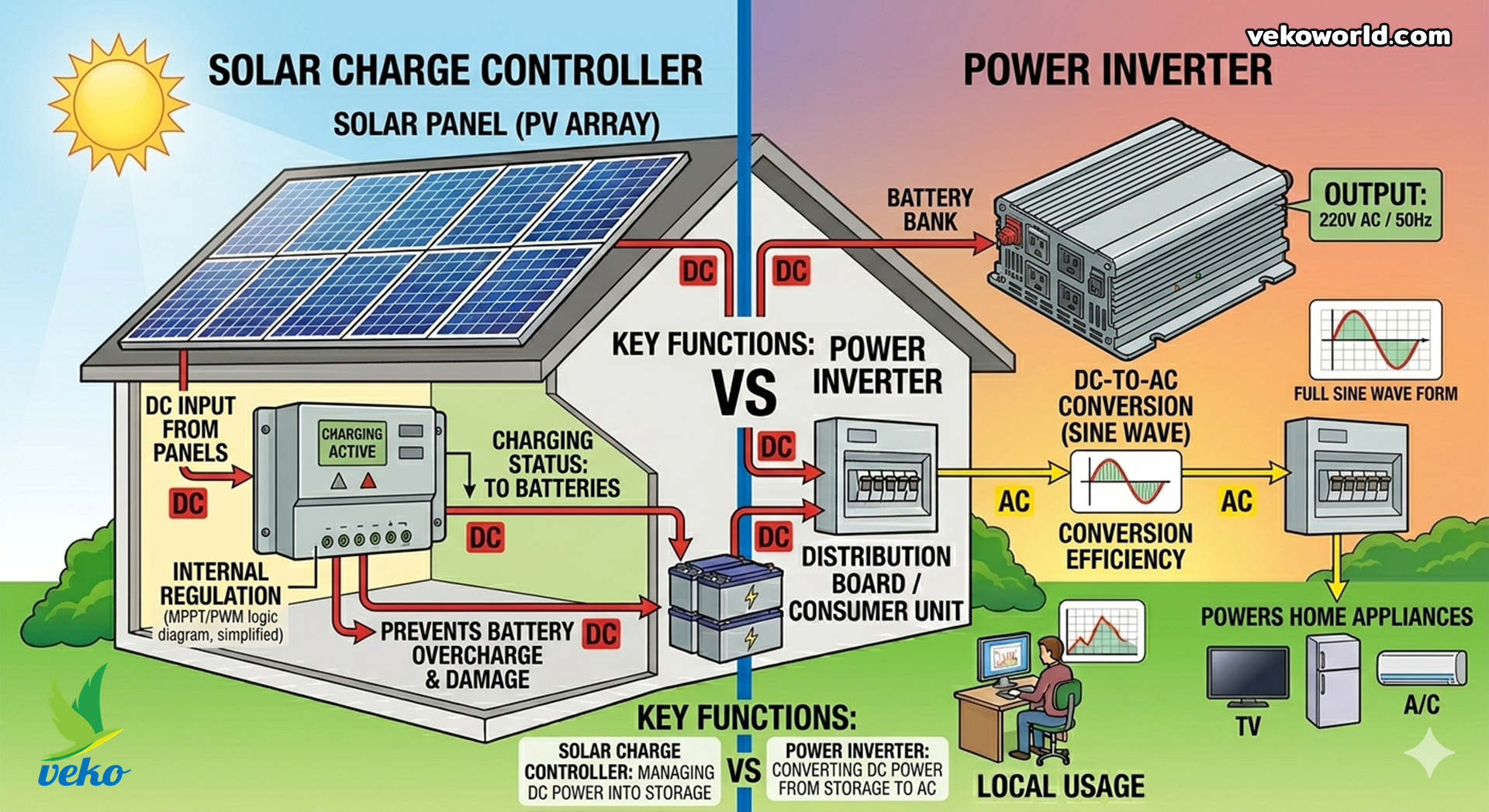

Solar Charge Controller (ตัวควบคุมการชาร์จ) VS Inverter (เครื่องแปลงกระแสไฟฟ้า)

1. Solar Charge Controller (ตัวควบคุมการชาร์จ)

ตัวนี้เปรียบเสมือน “คนเฝ้าถังเก็บน้ำ” ครับ

หน้าที่หลัก: รับกระแสไฟฟ้า DC จากแผงโซลาร์เซลล์มาควบคุมแรงดันและกระแสให้เหมาะสม เพื่อชาร์จลงในแบตเตอรี่อย่างปลอดภัย
ทำไมต้องมี: หากต่อแผงเข้าแบตเตอรี่ตรงๆ แรงดันที่สูงเกินไปจากแผงอาจทำให้แบตเตอรี่ “บวม” หรือ “ระเบิด” ได้ และยังช่วยป้องกันไฟจากแบตเตอรี่ย้อนกลับไปหาแผงในตอนกลางคืนด้วย
กระแสไฟฟ้า: ทางเข้าเป็น DC และทางออกไปแบตเตอรี่ก็เป็น DC

2. Inverter (เครื่องแปลงกระแสไฟฟ้า)

ตัวนี้เปรียบเสมือน “หัวแปลงปลั๊กไฟ” ครับ

หน้าที่หลัก: นำไฟฟ้ากระแสตรง (DC) จากแบตเตอรี่หรือจากแผง มาแปลงเป็นไฟฟ้ากระแสสลับ (AC) 220V ซึ่งเป็นไฟแบบเดียวกับที่ปลั๊กผนังบ้านเรา
ทำไมต้องมี: เพราะเครื่องใช้ไฟฟ้าส่วนใหญ่ในบ้าน (ทีวี, ตู้เย็น, พัดลม) ไม่สามารถใช้ไฟ DC จากแบตเตอรี่ได้โดยตรง
กระแสไฟฟ้า: ทางเข้าเป็น DC และทางออกเป็น AC

ตารางเปรียบเทียบความแตกต่าง

คุณสมบัติ	Solar Charge Controller	Inverter
หน้าที่หลัก	ควบคุมการชาร์จไฟลงแบตเตอรี่	แปลงไฟ DC เป็น AC เพื่อใช้งาน
แรงดันขาออก	DC (เช่น 12V, 24V, 48V)	AC (220V เหมือนไฟบ้าน)
ตำแหน่งในระบบ	อยู่ระหว่าง แผง กับ แบตเตอรี่	อยู่ระหว่าง แบตเตอรี่ กับ เครื่องใช้ไฟฟ้า

“แต่” ในปัจจุบันมีเครื่องที่รวมร่างกัน!

ในระบบ Hybrid หรือเครื่องรุ่นใหม่ที่เรียกว่า “All-in-One Inverter” (หรือ Hybrid Inverter) ผู้ผลิตจะใส่ทั้ง Charge Controller และ Inverter ไว้ในกล่องเดียวกันครับ

ข้อดี: ติดตั้งง่าย ประหยัดพื้นที่ และสายไฟไม่รุงรัง
ข้อเสีย: หากส่วนใดส่วนหนึ่งเสีย อาจจะต้องส่งซ่อมทั้งเครื่อง ทำให้ระบบใช้การไม่ได้ทั้งหมด
